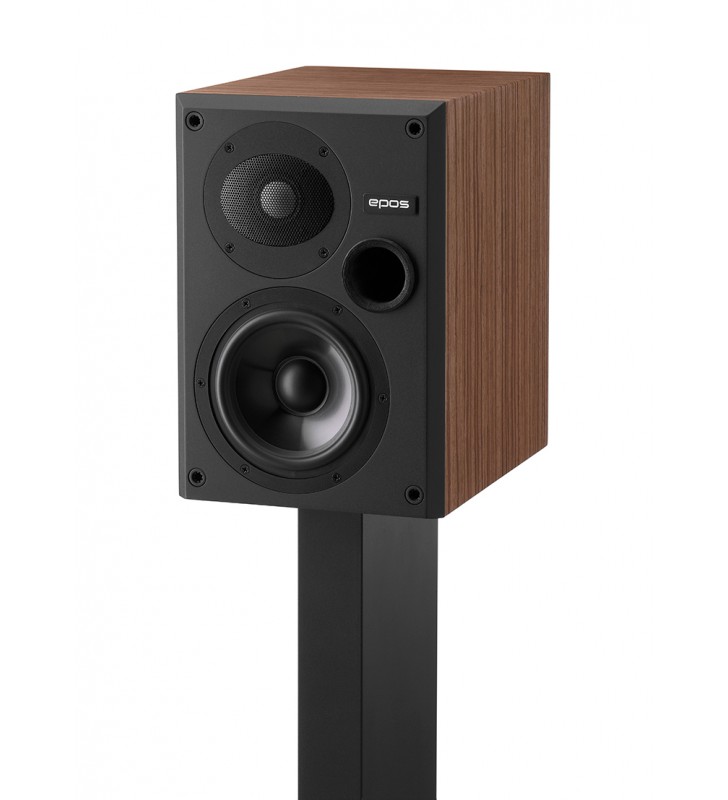

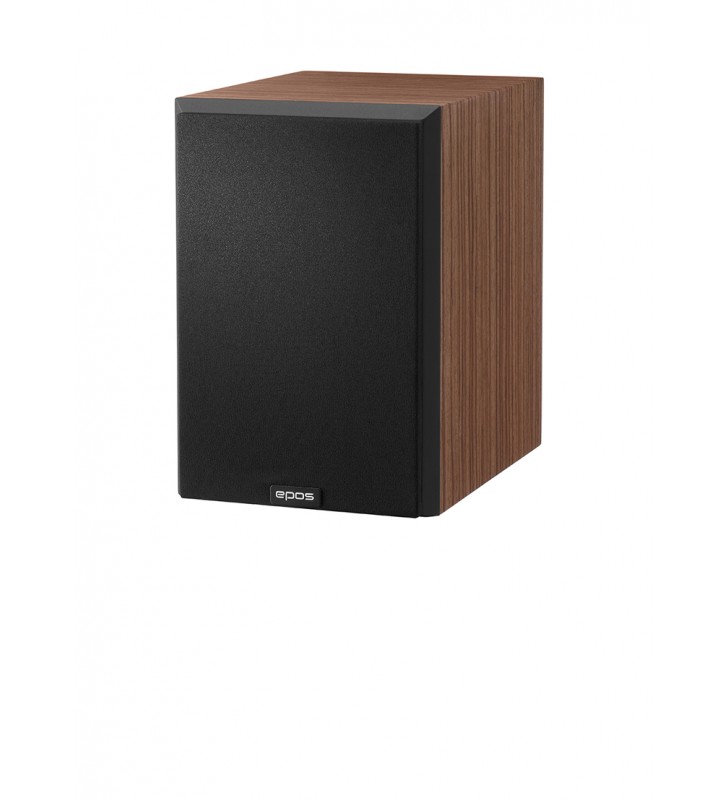

Epos ES-7N Boekenplank Luidspreker Set
„Tweeweg reflex geladen boekenplankspeaker.“
Veel klanten vroegen om een kleinere speaker, dus de ontwikkelingsgroep creëerde een kleinere baby EPOS.
Deze speaker zou een echte boekenplank moeten zijn met een formaat dat klein genoeg is om bijvoorbeeld in typische IKEA-ontwerpen te passen.
Maar hoe maak je hem?
Kleinere speakers bezorgen de ontwerper vooral hoofdpijn.
Dit heeft te maken met de grootte van de voorste baffle en de invloed van de kleine baffle op de responscurve van een speaker. Een ontwerp voor een vrije ruimte moet anders zijn dan een ontwerp dat dicht bij een muur of in een boekenplank speelt.
Om in een semi-vrije ruimte (op enige afstand van een muur) en op een muur te kunnen werken, kan het crossoverfilter worden gewijzigd met een schakelaar aan de achterkant van de speaker.
Nu bent u vrij om de plaats van uw speakers te kiezen zonder concessies te doen aan de toonbalans
De Kast
De kast gebruikt 2 x 8mm MDF-panelen met een dempingslaag met hoog verlies ertussen om ongewenste resonanties van de kast zelf te beheersen.
Een extra houten blok aan de bovenkant helpt om het stereobeeld te optimaliseren.
Er was slechts één beugel nodig om de kast stil te maken.
Vier inzetstukken aan de onderkant nemen 4mm schroeven en de luidspreker wordt geleverd met siliconenrubberen spikes voor een goede isolatie tussen de luidspreker en de grond.
De standaard voor EPOS ES-7N moet ongeveer 70 cm hoog zijn.
De poortbuis is wat lastig, omdat deze aan de zijkant van de kast zit – niet de beste plek als je de buisuitvoer van de staande golfmodi in de kast wilt minimaliseren.
Dus uiteindelijk is de oplossing een gebogen poort die in het midden tussen de twee zijpanelen eindigt.
Deze heeft selectief gedempte ventilatiegaten in het midden en regelt zo de uitvoer in de kritische middenband heel goed.
De luidsprekeropstelling voor beide stereokanalen is asymmetrisch.
Plaats de tweeter aan de binnenkant voor de beste prestaties.
De Crossover

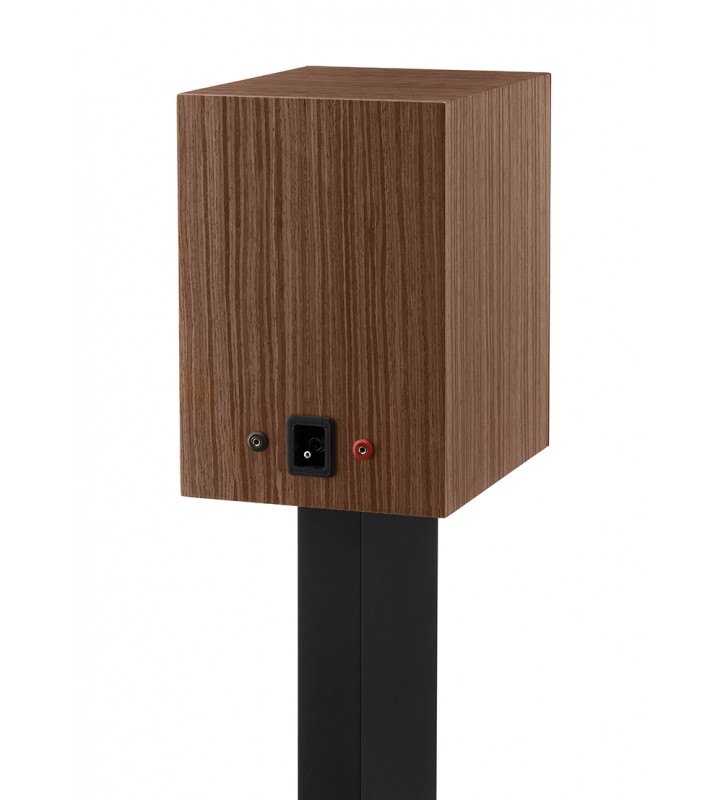

De crossover heeft een schakelaar om te kiezen tussen twee versies van tonale balans.
Met de schakelaar in de bovenste positie is de beste plaatsing op enige afstand van een muur tussen 30 cm en 50 cm.
In de onderste positie moet de speaker dicht bij een muur of in een boekenplank spelen.
Probeer beide posities om het beste resultaat in uw kamer te vinden.
De Impedantie en Response curve
Het filter zelf gebruikt een mengsel van PP-condensatoren, polyestercondensatoren en elektrolytische condensatoren met een laag verlies; bijna alle inductoren zijn luchtkernen en de belangrijke weerstanden zijn allemaal niet-inductieve, op maat gemaakte versies.
Zoals altijd bij EPOS-luidsprekers worden alle onderdelen uiteindelijk op het gehoor gekozen.
De responscurve is afgestemd op gebruik van de luidspreker in semi-vrije lucht of heel dicht bij een muur.
De low-end roll-off is vlak om de kamer-/muurversterking bij lage frequenties aan te pakken en om booming bass te voorkomen.
De gevoeligheid van de luidspreker is ongeveer 86 dB voor Position up en 89 dB voor Position down van de schakelaar.
Met de constante elektrische impedantie van ongeveer 4 Ohm en lage faseverschuiving is de ES-7N een onkritische belasting voor versterkers, waardoor het mogelijk is om veel verschillende typen te gebruiken.
Mid/Bass Driver
De woofer is een nieuw ontwerp, met – vergelijkbaar met ES-14N – Mica-gevuld polypropyleen conusmateriaal gemaakt met spuitgieten.
Een lage hysterese rubberen rand en een Nomex hoge temperatuur capabele spin zorgen ervoor dat de ophanging lineair is met goede controle over hogere excursies.
De 30mm spreekspoel met glasvezel/epoxy vormer werkt in een magneetsysteem met een impedantie controle ring om vervorming en intermodulatie te minimaliseren.
Een dubbele magneet compenseert het strooiveld en vergroot de kracht van de spoel.
Zoals bij elke dergelijke kleine luidspreker, moet de crossover dicht bij de driver zitten en de compensatiemagneet helpt om interactie met de inductoren van het filter te voorkomen.
De Tweeter
De tweeter van de ES-7N is identiek aan de tweeter van de ES-14N, waardoor het nieuwe model dezelfde topkwaliteit heeft.
Het is een 28mm spreekspoel op een aluminiumlegering, keramisch gecoate dome met een krachtige ferrietmagneet en geoptimaliseerde inter-cavity luchtstroom.
De tweeter gebruikt geen ferrofluid in de opening voor een stabiele temperatuur en lage compressie.
Specificaties:
- Impedantie: 4 Ohm, minimaal 3 Ohm bij 15 kHz
- Gevoeligheid: 2,83 V, 1 m: 86 dB/89 dB
- Woofer: 130 mm PP conuswoofer
- Tweeter: 28 mm keramisch gecoate aluminium dome
- Crossoverfrequentie: 2.000 Hz
- Afmetingen: 290 x 200 x 270 mm (HWD)
- Standaard: aanbevolen hoogt: ongeveer 700 mm
- Gewicht: 7,6 kg
- Afwerking: Oranje semi-mat, Walnoot, Wit semi-mat, Zwart semi-mat
N.B.: Luidspreker statieven niet inbegrepen.
