Wat is een Moving Magnet cartridge/element?
Alle transducers van dit type zijn afhankelijk van de wet van Faraday van elektromagnetische inductie, wat inhoudt dat een geleider die in een variërend magnetisch veld wordt geplaatst, een elektromotorische kracht, of emf, daarin geïnduceerd heeft die evenredig is met de snelheid van verandering van het veld.
Als een permanente magneet aan of nabij de polen van een spoel met een ijzeren kern hangt, zal de spoel de vereiste variabele magnetische flux ervaren als de magneet wordt bewogen.
Een cantilever brengt de mechanische trillingen die door de stylus uit de groef van de plaat worden opgepikt, rechtstreeks over naar de permanente magneet.
Het veranderende magnetische veld dat het produceert, induceert een magnetische "stroom" door de poolschoenen die op zijn beurt een emf opwekt in de vaste spoelen in directe verhouding tot de mechanische trillingen.
Op deze manier is de geluidsgolf die als golvingen in de platengroeven wordt opgevangen, omgezet in een klein elektrisch signaal dat vervolgens kan worden versterkt en door de luidsprekers weer in geluid kan worden omgezet.
De spoel moet worden aangesloten op een speciale phono-versterkeringang via de draaitafeldraden, zodat de lage spanning die door de cartridge wordt gegenereerd (meestal 5 mV) wordt opgevoerd tot enkele volts om de luidsprekers aan te sturen.
Alle MM-cartridges hebben een relatief hoge output en vereisen een belastingsimpedantie van 47 kΩ om stroom te laten stromen, waardoor ze compatibel zijn met de standaard phono-ingang die standaard op veel geïntegreerde versterkers wordt aangetroffen.
Als uw versterker geen MM-phono-ingang heeft, kunnen deze tegen een redelijke prijs apart worden aangeschaft.

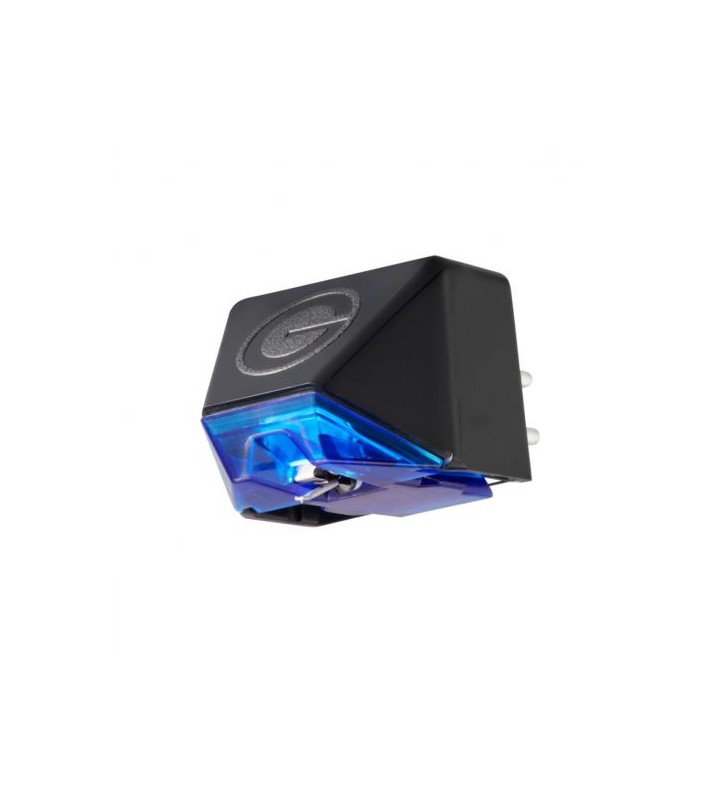

Goldring E-4 Blue MM Naakt Ellpitisch Draaitafel Element
Goldring introduceert zijn vlaggenschip E Series moving magnet cartridge: E4.
Ontworpen als de ultieme upgrade voor elke moderne budget- of midrange draaitafel, vertegenwoordigt E4 het toppunt van E Series engineering en prestaties.
De Goldring E4 is ontworpen om compatibel te zijn met alle medium-tot-high-mass toonarmen van het type dat op de meeste budget- tot midrange draaitafels te vinden is.
En omdat het is geconstrueerd met dezelfde hoogwaardige kern als de andere E Series cartridges in het assortiment, is E4 ideaal voor zowel degenen die een verouderde cartridge in zijn geheel willen upgraden als voor degenen die de prestaties van hun bestaande E Series cartridge willen verbeteren door de stylus te vervangen.
Features:
- Nieuwe superelliptische nude diamantnaald heeft een lagere effectieve puntmassa, verbeterde stijfheid en betere detailherkenning van hoge frequenties dan 'gebonden' elliptische alternatieven.
- De lichtgewicht en superieure stijfheid van de holle aluminium cantilever zorgt ervoor dat de naald medium tot hoge frequenties nauwkeuriger kan traceren.
- Magnetic Duplex Technology™ zorgt voor een nauwkeurigere transcriptie van de stereogroef, wat resulteert in een nauwkeuriger geluidsbeeld
- Deskundige aanpassingsmogelijkheid: in tegenstelling tot de meeste ontwerpen, maakt de E4 micro-aanpassingen mogelijk tijdens het productieproces, waardoor elke cartridge de Goldring-fabriek verlaat met geoptimaliseerde kanaalbalans- en crosstalk-instellingen
Nieuwe superelliptische nude diamantnaald
De E4 heeft een 'nude' superelliptische naald van slechts 7,6 x 18 micron (0,3 x 0,7 mil), gesneden en gepolijst uit één homogeen stuk diamant.
Dit zorgt voor een lagere effectieve tipmassa met verbeterde stijfheid, wat op zijn beurt betekent dat het vermogen om hoogfrequente details op te halen aanzienlijk is verbeterd in vergelijking met het 'gebonden' elliptische stylusalternatief.
Het is veel minder waarschijnlijk dat het 'mis-trackt' of overshoot bij het traceren van hoogfrequente groefmodulaties, en vanwege het fijn gepolijste 7,6-micronprofiel past het effectiever in dicht opeengepakte binnengroeven. Minder vervorming, verbeterde transiënte respons en een vlakke frequentierespons dragen allemaal bij aan superieure getrouwheid in vergelijking met elk vergelijkbaar alternatief in prijs.
Holle aluminium cantilever
Als aanvulling op de stylus met lage tipmassa, heeft de E4 een holle aluminium cantileverbuis.
Het lichte gewicht en de superieure stijfheid van het materiaal zorgen ervoor dat de stylus middelhoge tot hoge frequenties met grotere nauwkeurigheid kan traceren, terwijl tegelijkertijd vervorming en mis-tracking worden verminderd.
Magnetic Duplex Technology™
Stereo-informatie is opgeslagen in een enkele 'V'-vormige groef met loodrechte zijwanden die een hoek van 45 graden hebben.
Conventionele cartridges, die gebruikmaken van een enkele grote magneet die interageert met twee verticaal gemonteerde spoelen (één voor informatie van het linkerkanaal, één voor het rechterkanaal) om een stereosignaal uit de groef te halen, kunnen hoge niveaus van overspraak toestaan - en bijgevolg slechts een bescheiden hoeveelheid scheiding van het linker- en rechterkanaal.
De E4 maakt gebruik van Goldring's Magnetic Duplex Technology™ die twee magneten met een lage massa in dezelfde hoeken plaatst als de spoelen - zodat elke magneet alleen interageert met zijn bijbehorende spoel.
Hierdoor kan de E4 de informatie in de groef nauwkeuriger transcriberen, wat resulteert in een grotere stereoscheiding en een nauwkeuriger geluidsbeeld.
Deskundige aanpassingsmogelijkheid
'Azimuth' beschrijft de hoek die de verticale middellijn van de naald maakt met het oppervlak van de plaat - deze moet exact loodrecht op de groef staan.
Eigenaren van budget- en midrange draaitafels hebben meestal geen mogelijkheid om de azimut aan te passen, dus het is van vitaal belang dat de cartridge nauwkeurig is afgesteld voordat deze op de toonarm van de draaitafel wordt geplaatst - een slecht afgestelde azimut kan leiden tot meer overspraak en een ongelijke kanaalbalans.
De E4 is ontworpen om micro-aanpassingen mogelijk te maken tijdens het productieproces, zodat elke cartridge de Goldring-fabriek verlaat zonder verdere azimutaanpassing.
Specificaties:
- Frequentiebereik: 18 Hz – 24 kHz
- Kanaalbalans:beter dan 1,5 dB bij 1 kHz
- Kanaalscheiding:> 24 dB bij 1 kHz
- Gevoeligheid:3,5 mV (1 kHz bij 5 cm/s)
- Statische compliantie:22 mm/N
- Verticale trackinghoek: 20°
- Stylusradius:7,6 micron (0,3 x 0,7 mil)
- Stylustype: Naakt elliptisch
- Belastingsweerstand: 47 kΩ
- Belastingscapaciteit:100 – 200 pF
- Interne inductie:400 mH
- Interne weerstand: 410 Ω
- Materiaalmassa: 6,9 g
- Bevestigingscentrum: 12,7 mm (0,5 inch)
- Naalddruk: 1,5 – 2,5 g (1,75 g aanbevolen)
