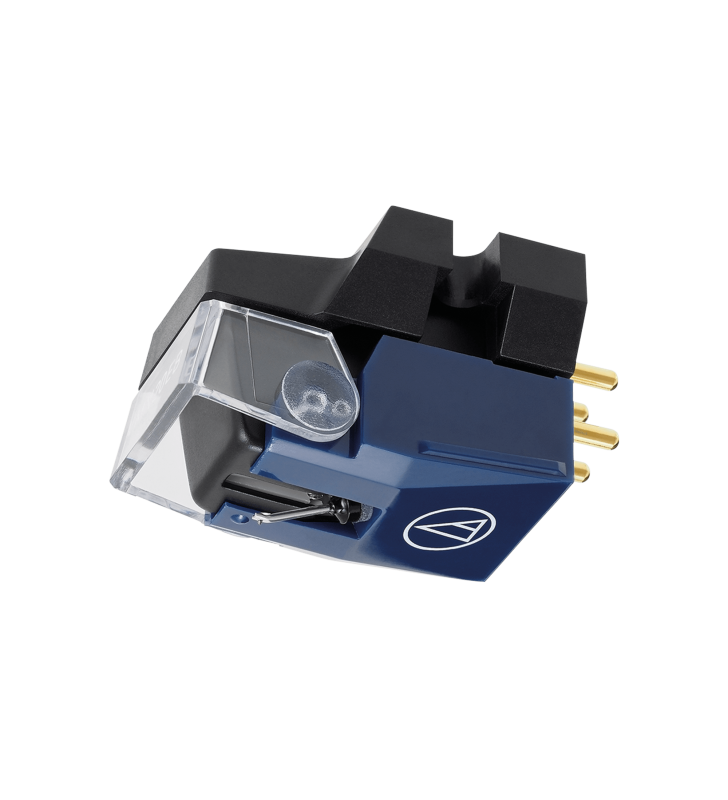

Audio Technica VM-520 EB Dual Moving Magnet element met elliptische naald

Audio Technica VM-520 EB Dual Moving Magnet Stereo Element

Standaardmodel met een elliptische gelijmde naald. Vermindert aftastvervorming en biedt een nauwkeuriger geluidsweergave.

• Aluminium cantilever
• Para-toroïdale spoelen verbeteren genererende efficiëntie
• Scheidingsplaatje tussen linker- en rechterkanaal vermindert elektrische overspraak
• Duurzame lage resonantie polymeren behuizing

Audio Technica’s internationaal-gepatenteerde dubbele magneetontwerp identiek aan structuur van de snijkop.

In plaats van het gebruik van een enkele grote magneet, zijn de twee magneten aangebracht in de vorm van een "V".
De posities van de twee magneten zijn precies afgestemd op de posities van het linker- en rechterkanaal in de stereogroefwanden.
Dientengevolge zorgt het VM-ontwerp voor uitstekende kanaalscheiding, een uitgebreid frequentiebereik en sublieme tracking.

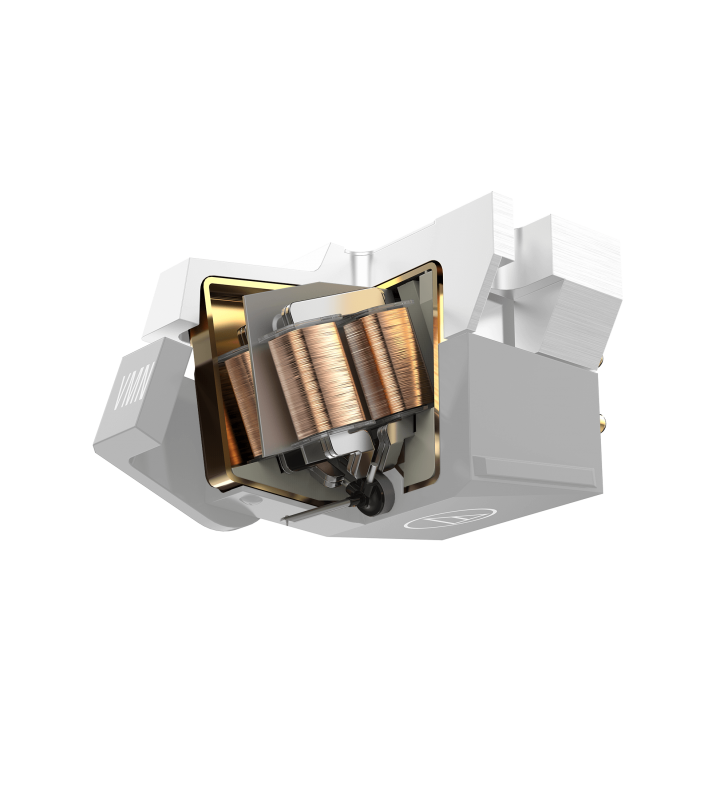

Para-toroïdaal genererend systeem

Para-toroïdale spoelen verbeteren de genererende efficiëntie en bieden een sublieme lineariteit, aangezien de magnetische fluxlekkage in dit continue en tweeledige magneetcircuit laag is.
Bovendien is de permeabiliteit van de kernen dankzij het gebruik van gelamineerde kernen geoptimaliseerd.

Scheidingsplaatje in het midden vermindert overspraak

Een scheidingsplaatje van permalloy in het midden zorgt voor een effectieve kanaalscheiding en onderdrukt elektrische overspraak tot onder 40dB.
Dit is vergelijkbaar met de werkelijke overspraakwaarde in de groeven van de grammofoonplaat zelf.

500-Serie

Standaard elementbehuizing uitgerust met para-toroïdale spoelen, scheidingsplaatje en 6N-OFC-spoeldraad dat gelijk is aan de 700-serie.

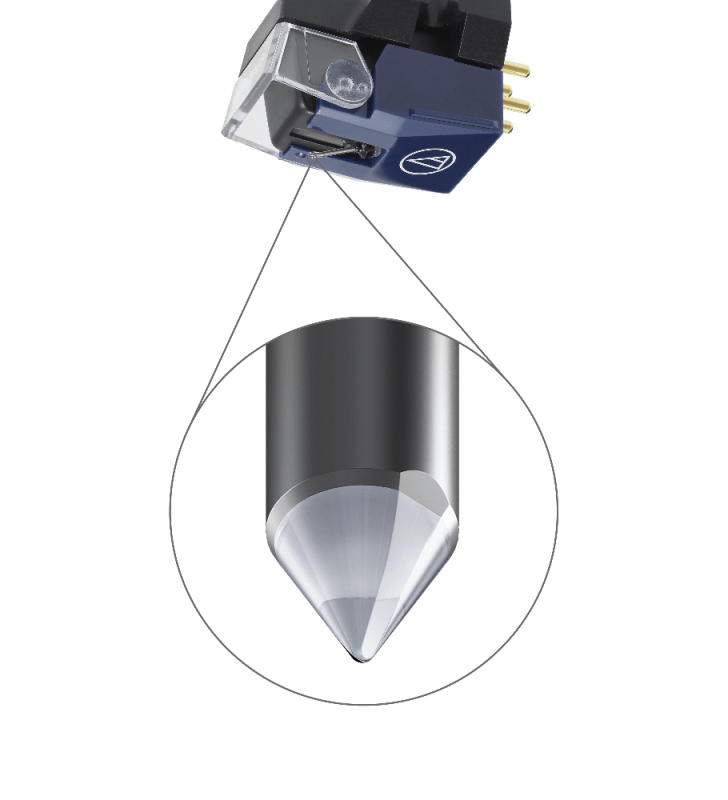

Gelijmde elliptische naald

Elliptische diamantnaald volgt de groefmodulatie met grotere precisie dan een conische naald en biedt daarmee een betere frequentie- en faserespons en minder vervorming.

Specificaties:

• Frequentierespons: 20 - 23.000Hz
• Kanaalscheiding: 27dB (1kHz)
• Verticale trackinghoek: 23˚
• Vertical Tracking Force: 1.8 to 2.2g (2.0g standard)
• Naaldconstructie: Gelijmde ronde diamantstaaf
• Aanbevolen ladingsimpedantie: 47.000Ω
• Spoelimpedantie: 2.700Ω (1kHz)
• Uitgangsspanning: 4,0mV (1kHz, 5cm/sec.)
• Balans uitgangskanaal: 1,5dB (1kHz)
• Naaldvorm: Elliptisch, gelijmd
• Cantilever: Aluminium buis
• Statische compliantie: 35 x 10-6 cm/dyne
• Dynamische compliantie: 8 x 10-6 cm/dyne (100Hz)
• Bevestiging: 1/2” retma
• Afmetingen: 17,3 (H) x 17,0 (B) x 28,2 (L) mm
• Meegeleverde accessoires: Bevestigingsschroefjes 5mm ×2 en 10mm ×2, Afstandhouders ×2, Zeskantmoertjes ×2
• Aanbevolen ladingscapaciteit: 100 – 200pF
• Vervangingsnaald: VMN20EB
• Naaldgrootte: 0,3 x 0,7 mil
• Soort: VM-type
• Gewicht: 6,4 gr
